介绍半导体设备产业链定位及分类，分析前道、后道设备市场规模、国产化率等情况，指出国产替代加速，相关企业营收增长。
· 2025年全球半导体设备市场预计达1333亿美元，前道晶圆制造占大头。量检测设备市场空间大、增长可观，虽国产化率低，但本土企业正突破。后道测试环节重要，测试机是核心，中国市场持续扩容。国内半导体设备国产化呈梯队分化，企业研发投入加速，龙头营收爆发式增长。
· 行业竞争激烈，光刻等环节国产化率低，海外垄断格局待打破技术更新快，企业需持续投入研发供应链风险犹存，如关键零部件供应不足。
总结：半导体设备行业潜力大，量检测等领域成长弹性足，但面临竞争、技术、供应链等风险。国内企业在国产化进程中机遇与挑战并存，需关注各环节发展态势与企业研发进展，综合评估投资价值。
前道（晶圆制造） ：在硅片上盖房子，一层层刻出晶体管和电路，好比在指甲盖上建一座微型城市。
中道（晶圆测试） ：房子盖好后逐户验房，用探针检测每颗芯片是否通电正常，提前挑出坏的，省得后面白费功夫。
后道（封装与终测）：将合格芯片从晶圆上切下来，穿上保护壳引出引脚，再做最后的功能体检，合格才能出厂。

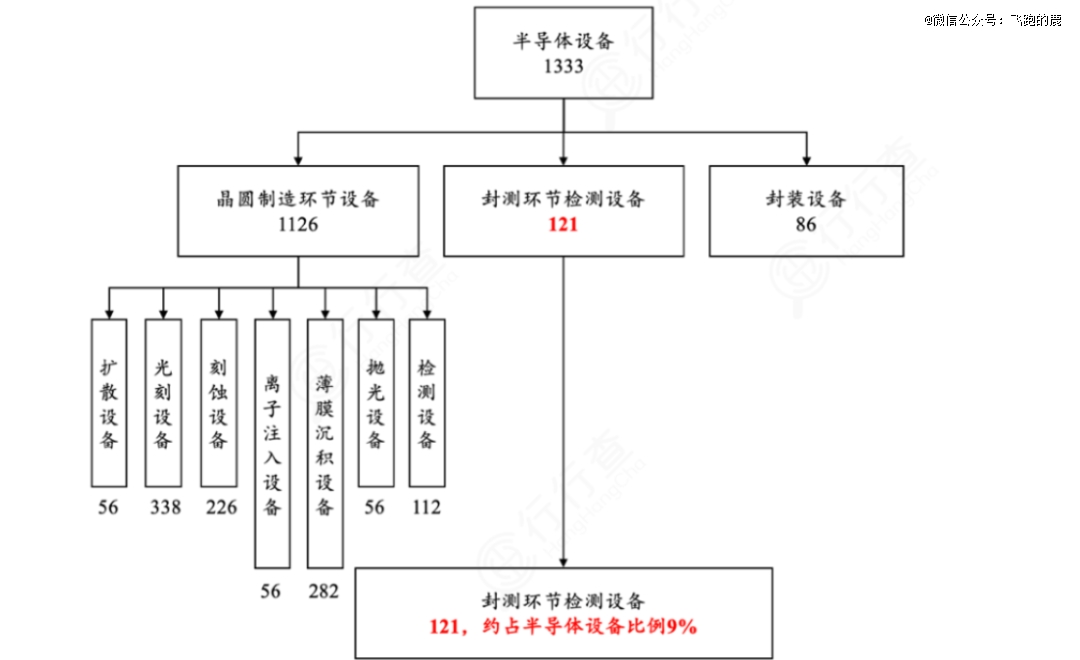

2025年全球半导体设备市场预计1333亿美元，晶圆制造占1126亿大头，光刻设备338亿居首，薄膜沉积282亿和刻蚀226亿紧随。封测环节中，封装86亿，检测121亿，占总额9%，这一占比凸显后道检测的关键地位，其规模甚至略高于晶圆制造中的检测设备（112亿美元）。
结合芯片制造整天产业链来看，半导体设备最核心且价值量最高的两大环节即为前道设备、后道设备，下面来详细介绍下这两个环节。
半导体设备的价值分布呈金字塔，塔尖和前道晶圆制造几乎占满——87.1%的设备价值集中于此，而后道封装和检测分别只占4.5%和8.4%，如同大楼的主体框架与后期装修验收之间的投入差距，前道是驱动整个行业增长的主干道。

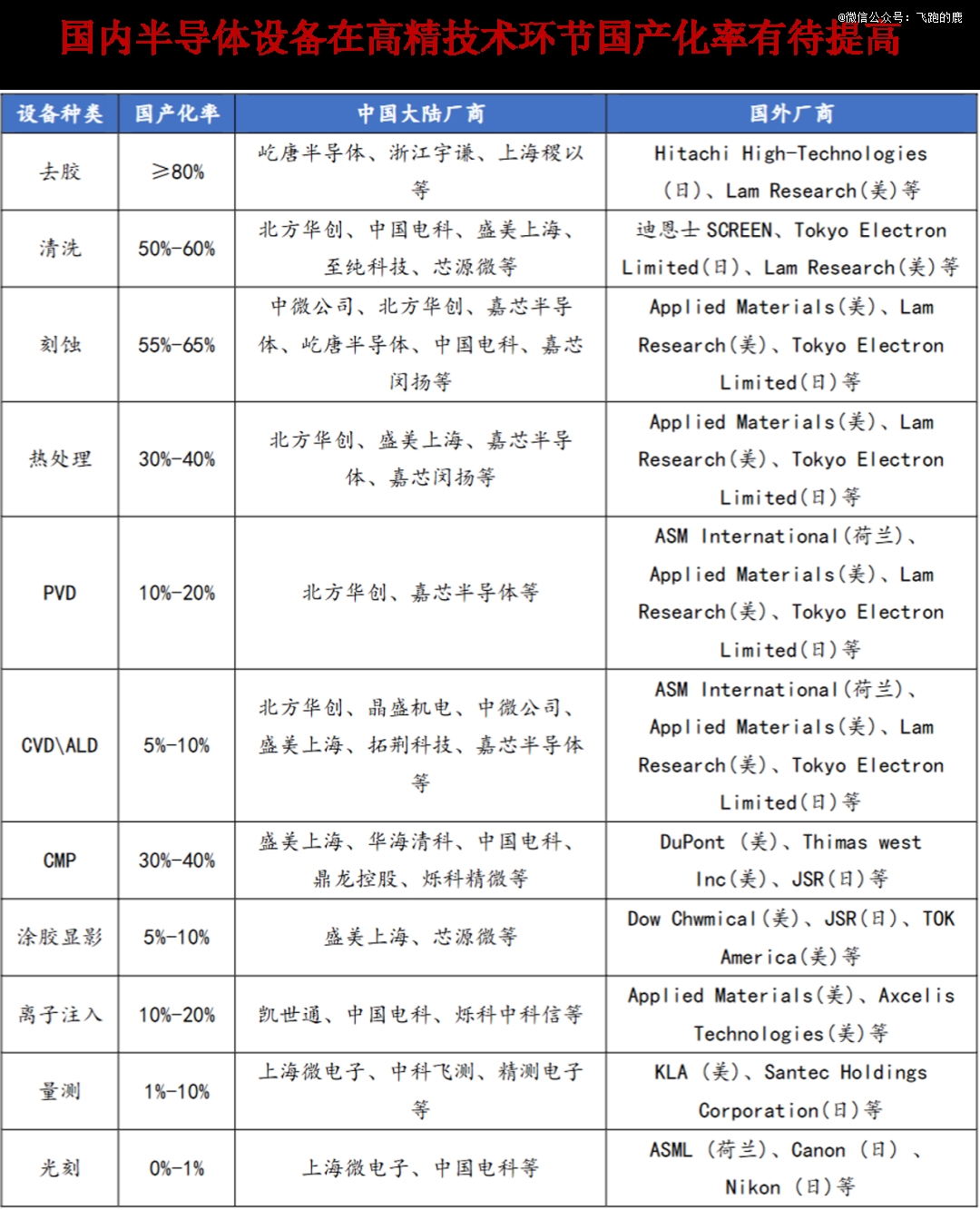

前道工序又细分为清洗、薄膜沉积、光刻、刻蚀、离子注入、热处理、CMP和量检测八个环节，各赛道的国产化程度呈现明显的分化态势。
清洗与刻蚀设备已率先跨过五成门槛，国产化率分别达到50%-60%和55%-65%，相当于爬上了半山腰；
在薄膜沉积、光刻和量检测这三个环节，国产化率仍趴在行业底部——光刻设备仅有0%-1%，PVD为10%-20%，CVD/ALD不过5%-10%，量检测也仅徘徊在1%-10%，堪称当前产业链最显眼的短板区域。
好在这些赛道国内已涌现出北方华创、拓荆科技、上海微电子、中科飞测、精测电子等一批攻坚力量，正在填补洼地。
随着国内晶圆厂持续扩产，叠加供应链自主可控需求不断加码，这三个高壁垒赛道将成为未来国产设备成长弹性*的来源，也是替代空间最值得期待的方向。

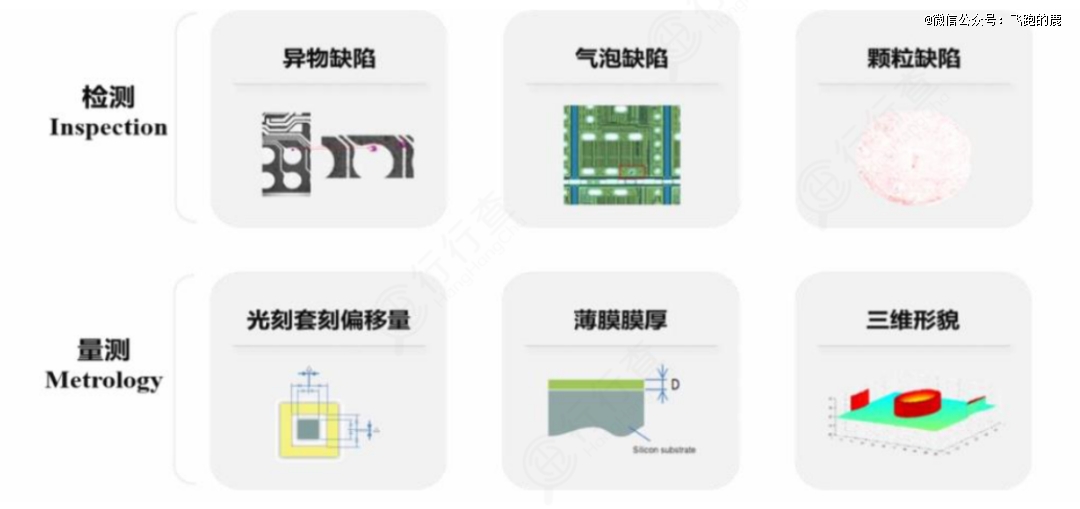

量检测设备在半导体产线中扮演着质检哨兵的角色，贯穿光刻、刻蚀、薄膜沉积等全部前道工序，实时筛查薄膜厚度、关键尺寸、表面缺陷等指标，从源头拦截不良品流入后续环节，是稳定良率的核心防线。
该赛道占全球半导体设备市场价值约13%，市场空间仅次于薄膜沉积、光刻、刻蚀三大工艺设备，属于前道设备中的第二梯队，具备刚性且持续的成长支撑。
量检测设备在前道工序中属于国产化率垫底的赛道，仅好于光刻设备，堪称前道短板中的短板。这背后是高精密软硬件被海外垄断、晶圆厂验证周期长、龙头企业市场壁垒深厚等多重因素叠加的结果，如同一个被多重锁锁住的大门。
但随着国内晶圆厂扩产、先进芯片技术拉动设备需求，叠加政策支持与海外供给缺口，本土企业正逐步攻克核心机型，替代进程有望按下加速键。
市场需求端同样支撑力充足。2025年全球半导体量检测规模约192.2亿美元，预计2026年升至213.0亿美元，2030年有望突破321.0亿美元，2026-2030年复合增速达10.8%。
驱动力来自先进制程升级、EUV光刻普及、3D NAND层数增加及先进封装需求。伴随本土设备在国内晶圆厂逐步导入，叠加海外供应链多元化带来的出海空间，量检测赛道的成长弹性值得持续关注。
2025年中国量检测设备市场，KLA科磊以58.2%的份额稳坐塔尖，应用材料与日立高科各占12.5%和8.3%，构成稳固的第二梯队。
国内企业中，中科飞测以5.8%领跑，精测电子、睿励科学和上海微电子分别占3.2%、2.1%和2.0%，虽处低位但已占据初步阵地。
整体看，国际品牌仍是主导力量，但随着国产技术持续突破，市场格局正慢慢松动，替代空间值得关注。
测试环节在整个芯片制造流程中扮演着“最后一道把关人”的角色，贯穿晶圆测试（CP）和成品测试（FT）两段，直接决定芯片的良率与出货品质。
在AI算力爆发的背景下，HBM、DDR5等先进存储芯片的测试复杂度大幅攀升，相当于考试难度升级，对测试设备的技术要求更高，也让测试环节的重要性再度强化。
整个过程中，自动化测试设备（ATE）负责验证芯片的功能、带宽、稳定性和可靠性，是确保产品质量不可或缺的防线、测试机
测试机是后道测试设备中的主引擎，覆盖晶圆测试与成品测试全流程，而分选机、探针台仅作为配套工具，分别在两端协同配合。

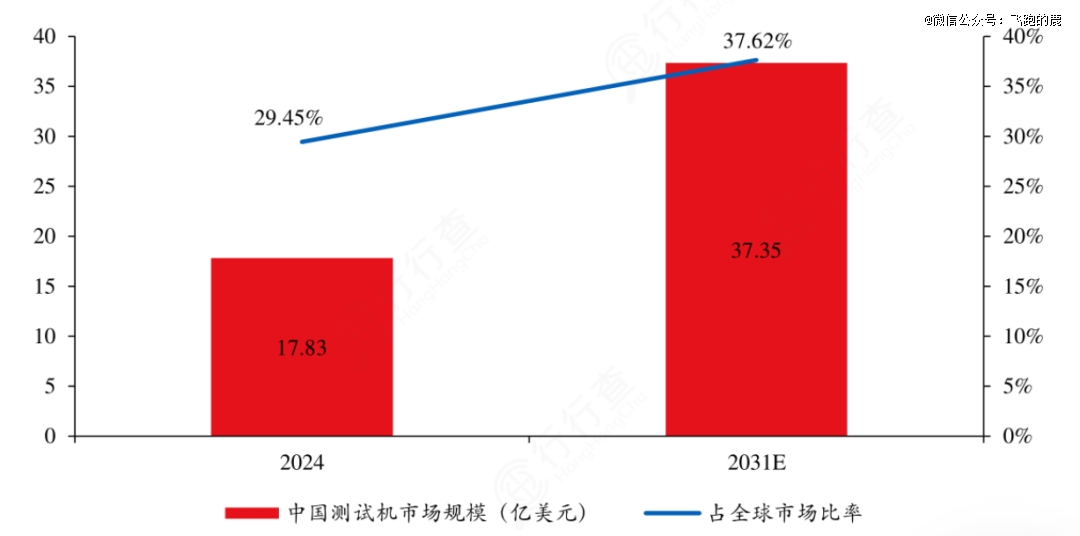

中国测试机市场正持续扩容，2024年规模17.83亿美元，预计2031年增至37.35亿美元；同期全球份额从29.45%提升至37.62%，意味着中国在全球测试设备版图中的分量正逐步加重。
全球存储测试设备市场如同一个被两家巨头牢牢把持的赛道，爱德万和泰瑞达2023年合计霸占全球99%的份额，爱德万主攻DRAM和HBM高端测试（56%），泰瑞达聚焦通用DRAM和NAND Flash（43%），其他所有厂商只能挤在剩余的1%空间里。
FT测试仪的单机价值本身就不低，高端机型定价超过1100万元/台，高于高端CP测试仪的900万元/台。
而它的价格还随速率提升呈现明显的阶梯式增长——单通道传输速率越高，高速信号模组与时序同步硬件的成本像爬坡一样指数级抬升；并行测试位点增多则直接扩充通道配置规模，二者叠加，形成从低到高的价格梯度。
全球FT测试设备市场也在稳步扩容。2024年全球产量31039台，均价11.5万美元/台；2025年市场规模约38.4亿美元，预计2030年攀升至54.7亿美元，年复合增长率7.5%。
国内半导体设备国产化呈现明显的梯队分化：清洗、刻蚀、去胶已率先领跑，CMP、热处理和薄膜沉积近年也实现阶段性突破；

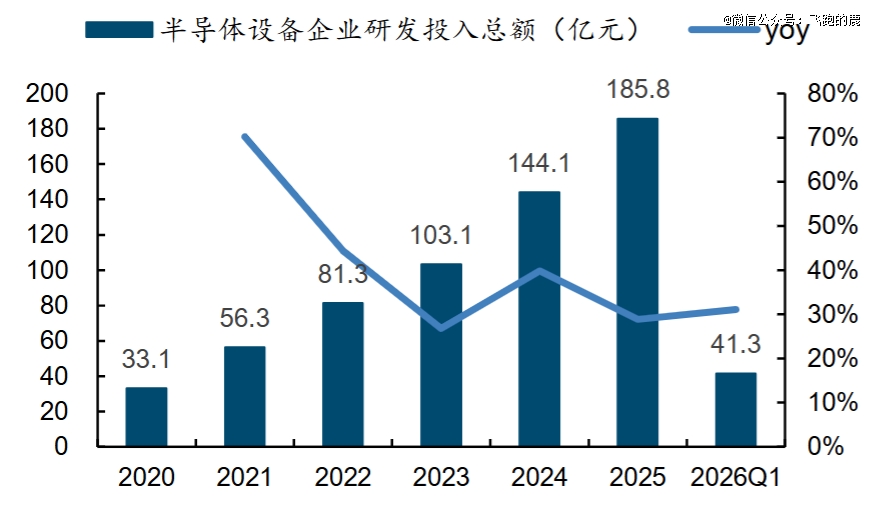

国内半导体设备企业的研发投入正加速攀升，2020年至2025年行业研发总额从33.1亿元跃升至185.8亿元，六年增长超5倍，期间年增速始终维持在25%以上，2021年更冲高至70%。企业平均研发支出也从1.7亿元提升至7.4亿元，近两年增速分别达39.8%和28.9%。
当前，投入主要聚焦三大方向：先进封装设备（混合键合、TSV刻蚀）、高端存储测试机（DDR6/HBM专用CP/FT）、前道核心装备（光刻、电子束量测、离子注入）。
目标明确——打破海外垄断，通过工艺迭代与产线验证，逐步实现全流程设备自主可控，匹配本土晶圆厂扩产带来的采购需求。
国内半导体设备龙头过去五年营收实现爆发式增长，中微公司从22.7亿元跃至123.8亿元，拓荆科技从4.4亿元攀升至65.2亿元，成长曲线最为陡峭；中科飞测、芯源微、精测电子等企业也同步扩容。进入2026年一季度，行业增长势头延续，国产替代红利正加速兑现。
